Over Hijsbanden

Veltkamp richt zich met hijsmiddelen onder de haak met name op de professionele markt.

Op de website worden de standaard afmetingen en typen genoemd.

Afwijkende typen, afmetingen en project specifieke producten zijn op aanvraag leverbaar.

Alle geleverde producten voldoen aan de EN 1492-1 of de EN 1492-2 met veiligheidsfactor SF 7:1.


Uitzondering zijn de One Way Eindloze Hijsbanden (type ESO):
;

• uitsluitend voor éénmalig gebruik (transport) = conform de DIN 60005 = SF 5:1

Tevens voldoen alle producten aan Machinerichtlijn 2006/42/EG en zijn daarom voorzien van een CE-markering.



Type Producten

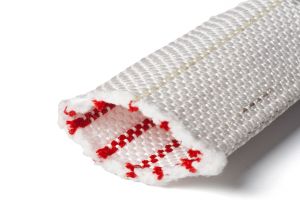

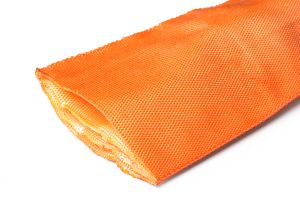

Type Hoezen



Verhoudingen in slijtvastheid =

Techlon : PES = 2 : 1  /
  Cordura : PES = 5 : 1  /
  Dyneema : PES = 50 : 1



Rondstroppen

Type:	WLL-standaard:	Uitbreidbaar tot:	Materiaal kern / hoes:	Artikelnummer:
STE	1 - 10 ton	-	poliéster / 1 laag polyester	30200001 – 30200080
STD	1 - 10 ton	-	poliéster / 2 lagen polyester	30202001 – 30202080
Pro	1 - 120 ton	250	poliéster / 2 lagen samengeweven Techlon	30210001 – 30200192
Pro-C	10 - 120 ton	250	poliéster / 1 laag polyester + 1 laag Cordura	30220001 – 30220144
Pro-X	10 - 120 ton	250	Dyneema / 1 laag polyester + 1 laag Cordura	30230001 – 30230144
Pro-Ultra	2 - 180 ton	op aanvraag	Dyneema / 2 lagen samengeweven Dyneema	30240001 – 30240190



Verhoudingen in slijtvastheid =

Techlon : Pes = 2:1  /
  Cordura : PES = 5:1  /
  Dyneema : PES = 50:1



Hijsbanden met Lussen

Type:	WLL-standaard:		Materiaal kern / hoes:	Artikelnummer:
SLS	1 - 12 ton		2 lagen polyester	30050001 – 30050500
Prolift-S	2 - 40 ton		4 lagen polyester	30100001 – 30100144
Prolift-TT	1 - 10 ton		2 lagen polyester	30072001 – 30072064
Prolift-TT	10 - 25 ton		4 lagen polyester	30074001 – 30074044
Prolift-TD	1 - 10 ton		2 lagen polyester	30082001 – 30082044
Prolift-TD	10 - 25 ton		4 lagen polyester	30084001 – 30084044



Regelgeving textiele hijsmiddelen:

1.  Technische eisen:
   1.  Hijsbanden = EN1492-1
   2.  Rondstroppen = EN1492-2
   3.  Eindloze banden 7:1 = EN1492-2
   4.  Eindloze banden 5:1 = DIN 6005
   5.  Machinerichtlijn 2006/42/EG
   6.  CE-keur

2.  Inspectie: minimaal 1x per jaar of afhankelijk van operationele omstandigheden

3.  Inspecties: alleen door deskundigen

4.  Beschadigingen: reparatie alleen door de fabrikant





WLL

Werklast (WLL), maximale last of bedrijfslast (Working Load Limit, WLL) is de maximaal toelaatbare nuttige last die tijdens recht hijswerk gehesen mag worden.

Deze ligt aanmerkelijk lager dan de theoretische treksterkte (Minimum Breaking Load, MBL), afhankelijk van het hijsmateriaal en de werkzaamheden. De gebruiksfactor of vroeger veiligheidsfactor sf bij hijsen met staalkabels ligt bijvoorbeeld op 5, terwijl dit bij hijsbanden op 7 ligt.

In het verleden werd in plaats van WLL gebruikgemaakt van SWL of Safe Working Load. Tegenwoordig wordt hier nog wel gebruik van gemaakt. Dit moet dan een waarde zijn die is aangepast aan de specifieke situatie, als er bijvoorbeeld niet recht wordt gehesen.




Werklast = maximale last = bedrijfslast = Working Load Limit =	minimale breeksterkte
	veiligheidsfactor = 7



Neigingshoek (buitenhoek) ß

De neigingshoek (buitenhoek) is van het allergrootste belang bij het gebruik van hijshulpstukken.


Grotere neigingshoek (buitenhoek) ß = hogere belasting (kracht) in elk part.


Neigingshoeken (buitenhoeken) groter dan 60° zijn verboden!


Let op: De last moet bestand zijn tegen de optredende horizontale krachten!




Hijstabel = Belastbaarheid bij neigingshoek (buitenhoek) ß

ß = 0 - 7º	ß = 0 - 7º	ß = 0 - 7º	ß = 7 - 45º	ß = 45 - 60º	ß = 7 - 45º	ß = 45 - 60º	ß = 7 - 45º	ß = 45 - 60º	ß = 7 - 45º	ß = 45 - 60º
WLL = 100%	WLL x 0,8	WLL x 2	WLL x 1,4	WLL = 100%	WLL x 0,7	WLL x 0,5	WLL x 1,4	WLL = 100%	WLL x 1,12	WLL x 0,8

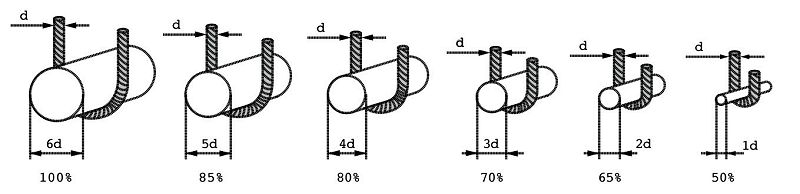

Buigstraal D/d

Houd bij het hijsen in broekvorm (ook wel bekend als mandje) altijd rekening met de verhouding diameter/buigstraal van het hijshulpstuk om het geschikte hijsmiddel te kiezen
(D/d = 6 : 1 = 100% WLL).



Periodieke inspectie op beschadigingen = minimaal 1 x per jaar.

Voorkom nat worden en ijsvorming.


Juiste type Kraanhaak:

1. De minimale luslengte moet tenminste 3.5 x de dikte van de kraanhaak bedragen.
2. De binnenhoek van de lussen aan de haak, mag niet groter zijn dan 20 graden.





Scherpe randen

Van een scherpe rand is sprake wanneer de radius van de rand kleiner is dan de diameter van rondstrop of hijsband.

Gebruik Dyneema en/of beschermende hoezen.





Dyneema®

• een supersterke kunststofvezel op basis van polyetheen (UHMWPE = ultra high molecular
  weight polyethylene)
• ter vervanging van ketting en staalkabel
• is ook extreem licht





Toepassen wanneer:

• hoge slijtvastheid is vereist
• hoge insnijbestendigheid is vereist (bij statisch hijsen)
• flexibele handling noodzakelijk is (flexibel en lichtgewicht)
• van belang is dat de sling blijft drijven
• resistentie tegen chemicaliën en micro-organismen
  noodzakelijk is
• reductie van beschadiging aan de last moeten van belang is

Eigenschappen:

• rek bij WLL = 0.3%
• 8 tot 15 x sterker dan staal
• 5 x sterker dan polyester
• 40% sterker dan Aramide
• 60% sterker dan glasvezel
• hoge treksterkte: 3,5 Gpa
• E-modulus: 98 GPa
• laag soortelijk gewicht: 0,97 g/cm³
• temperatuurgevoelig: smeltpunt 144 - 152 °C.
  Niet gebruiken voor langere tijd boven 100 °C;
  het wordt bros bij temperaturen beneden –150 °C
• bestand tegen wrijving, zonlicht (UV), (zee)water,
  chemicaliën, micro-organismen
• schuurt of snijdt niet
• reikwijdte = ca. 400km
• hoes voorzien van indicator



Aflegcriteria:

• Geen of onleesbaar label
• Insnijdingen
• Smeltpitten door vonken
• Beschadigde stiksels
• Chemische aantasting
• Wanneer bij rondstroppen de kern zichtbaar is
• Vervormde metalen delen aan hijsbanden
• Wanneer bij hijsbanden de randen beschadigd zijn





Herkenning oorzaken breuk



Breuk door overbelasting

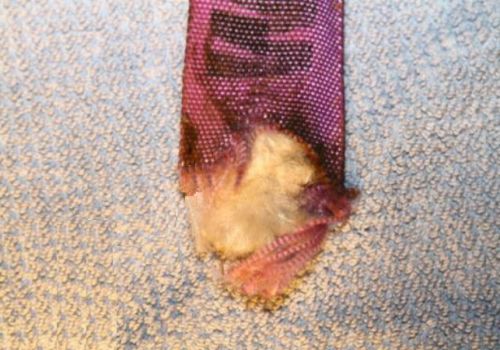

Breuk door insnijding



Waarschuwingen



Voorkom overbelasting WLL + Temp	Voorkom knopen en draaien	Gebruik hoekbescherming	Inspecteer het materieel voor gebruik
Voorkom een te grote hijshoek	Voorkom contact met chemicaliën	Voorkom gebruik beschadigd materieel	Voorkom dat de last op het materieel rust
