À propos de Élingues

Veltkamp concentre l'équipement de levage sous le crochet en particulier sur le marché professionnel.
Sur le site Web sont les types et dimensions standard.

Différents types, tailles et produits spécifiques au projet sont disponibles sur demande.

Tous les produits livrés sont conformes avec la norme EN 1492-1 ou le facteur de sécurité SF et 1492-2 avec 7:1.

Les exceptions sont les One Way élingues sans fin (type ESO):

• Ce sont à usage unique (transport) = conformément à DIN 60005 = SF 5:1

En outre, tous les produits répondent Directive Machines 2006/42 / CE et sont donc équipés d'un marquage CE.





Type de Produits



Type Couvertures

Relations la résistance à l’usure = Techlon:

PES = 2 : 1  /
Cordura : PES = 5 : 1  /
Dyneema : PES = 50 : 1

Élingues rondes

Type:	WLL-standard:	Extensible à:	Matières nucléaires / couverture:	Numéro d’article:
STE	1 - 10 tonnes	-	polyester / 1 couche polyester	30200001 – 30200080
STD	1 - 10 tonnes	-	polyester / 2 couches polyester	30202001 – 30202080
Pro	1 - 120 tonnes	250	polyester / 2 couches tissés ensemble Techlon	30210001 – 30200192
Pro-C	10 - 120 tonnes	250	polyester / 1 couche polyester + 1 couche Cordura	30220001 – 30220144
Pro-X	10 - 120 tonnes	250	Dyneema / 1 couche polyester + 1 couche Cordura	30230001 – 30230144
Pro-Ultra	2 - 180 tonnes	sur demande	Dyneema / 2 couches tissés ensemble Dyneema	30240001 – 30240190



Relations entre dans la résistance à l’abrasion =

Techlon : Pes = 2:1  /
Cordura : PES = 5:1  /
Dyneema : PES = 50:1


Sangles de levage avec boucles

Type:	WLL-standard:		Matières nucléaires / couverture:	Numéro d’article:
SLS	1 - 12 tonnes		2 couches polyester	30050001 – 30050500
Prolift-S	2 - 40 tonnes		4 couches polyester	30100001 – 30100144
Prolift-TT	1 - 10 tonnes		2 couches polyester	30072001 – 30072064
Prolift-TT	10 - 25 tonnes		4 couches polyester	30074001 – 30074044
Prolift-TD	1 - 10 tonnes		2 couches polyester	30082001 – 30082044
Prolift-TD	10 - 25 tonnes		4 couches polyester	30084001 – 30084044



Équipement de levage textile réglementaire:

1. Exigences techniques :
   1. Sangles de levage = EN1492-1
   2. Élingues rondes = EN1492-2
   3. Sangles de Levage sin Fin 7:1 = EN1492-2
   4. Sangles de Levage sin Fin 5:1 = DIN 60005
   5. Directive machines 2006/42/EC
   6. Marque CE
2. Inspection : au moins 1 x par an ou en fonction des conditions opérationnelles
3. Inspections : seulement par des experts
4. Dommages: réparer seulement par le fabricant



WLL

Charge de travail (WLL), charge maximale ou la charge d'affaires (Limite de Charge Travail = Working Load Limit - WLL) de travail est la charge utile maximale admissible qui peut être soulevée au cours de devoir soulever.

C’est beaucoup plus faible que la résistance à la traction théorique (Minimum Breaking Load - MBL), selon le matériel de levage et le travail. Le facteur d'utilisation plus tôt facteur de sécurité sf à câbles de levage est par exemple un 5, bien que ce soit seulement élingues 7.

Dans le passé, au lieu d'utiliser WLL est faite de SWL ou Safe Working Load. Aujourd'hui, il peut toujours les utiliser. Cela doit être une valeur adaptée à la situation spécifique, par exemple, si non droites est hissé.



WLL = La charge de travail = charge maximale =	résistance à la traction
	facteur de sécurité = 7



Angle d'Inclinaison (Angle Extérieur) ß

L'angle d'inclinaison (angle extérieur) est d'une importance primordiale dans l'utilisation d'accessoires de levage.

Un plus grand angle d'inclinaison ß = de charge plus élevée (force) dans chaque partie.

Angles d'inclinaison supérieure à 60 ° sont interdits!

Remarque: La charge ou l’épandeur doit résister aux forces horizontales qui se produisent!






Table de Levage = Capacité de charge à angle d'Inclinaison (angle extérieur) ß

ß = 0 - 7º	ß = 0 - 7º	ß = 0 - 7º	ß = 7 - 45º	ß = 45 - 60º	ß = 7 - 45º	ß = 45 - 60º	ß = 7 - 45º	ß = 45 - 60º	ß = 7 - 45º	ß = 45 - 60º
WLL = 100%	WLL x 0,8	WLL x 2	WLL x 1,4	WLL = 100%	WLL x 0,7	WLL x 0,5	WLL x 1,4	WLL = 100%	WLL x 1,12	WLL x 0,8



Rayon de Cintrage D/d

Gardez à l'levage sous forme de pantalon (également connu sous le panier) toujours prendre en considération le rapport diamètre / rayon de courbure de l'outil de levage pour sélectionner le palan approprié.
(D/d = 6 : 1 = 100% WLL).

Contrôle périodique des dommages = au moins 1x par an.
Évitez humide et givrage.



Type droit crochet de grue:

1. La longueur maximale de la boucle doit être d'au moins 3,5 x l'épaisseur du crochet de la grue.
2. Le angle intérieur des boucles sur le crochet, ne doit pas être supérieure à 20 degrés.





Arêtes vives

Une arête vive se produit lorsque le rayon du bord inférieur au diamètre d’autour d’écharpe ou ceinture de levage.

Utiliser Dyneema et/ou des housses de protection.

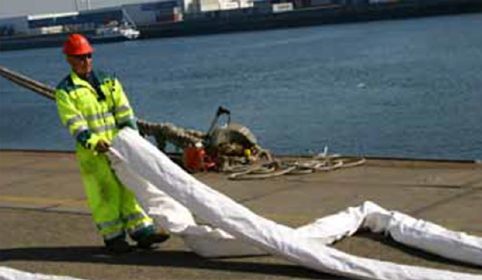

Dyneema®

• une fibre synthétique super solide à base de polyéthylène (UHMWPE = ultra high molecular
  weight polyethylene)
• à la remplacement de chaîne et câble métallique
• est également extrêmement léger





Appliquer lorsque:

• une résistance élevée à l'usure est nécessaire
• haute résistance aux coupures est requise (à levage statique)
• manutention flexible est nécessaire (flexible et léger)
• Il est important que l’écharpe flotte
• résistance aux produits chimiques et les micro-organismes est nécessaire
• la réduction des dommages aux coûts est important

Propriétés:

• allongement à WLL = 0.3%
• 8 tot 15 x plus forte que l'acier
• 5 x plus fort que le polyeste
• 40% plus forte que Aramide
• 60% plus forte que la fibre de verre
• haute résistance à la traction: 3,5 Gpa
• module d’élasticité: 98 GPa
• faible poids spécifique: 0,97 g/cm³
• sensible à la température : point de fusion 144 - 152 °C.
  ne pas utiliser pendant de longues périodes de temps supérieures à 100 ° C;
  Il est fragile aux températures inférieures à –150 °C
• résistant à la friction, la lumière du soleil (UV), l’eau (AUE), produits chimiques et micro-organismes
• diarrhée ou ne pas coupe
• portée = ca. 400 km
• couvertures avec indicateur





Critères Rejet:

• non ou étiquette illisible
• incisions
• melting point par des étincelles
• endommagé la couture
• attaque chimique
• où élingues autour du noyau est visible
• distorted pièces métalliques élingues
• où élingues les bords sont endommagés







Reconnaissance provoque la rupture

Rupture par surcharge

Rupture par incision



Avertissements



Évitez de surcharger WLL + Temp	Évitez noeuds et exécuter	Utilisation protection d'angle	Inspecter l'équipement pour une utilisation
Prévenir à grand angle de levage	Éviter tout contact avec produits chimiques	Évitez d'utiliser équipement endommagé	Éviter la charge sur le reste de l’équipement
